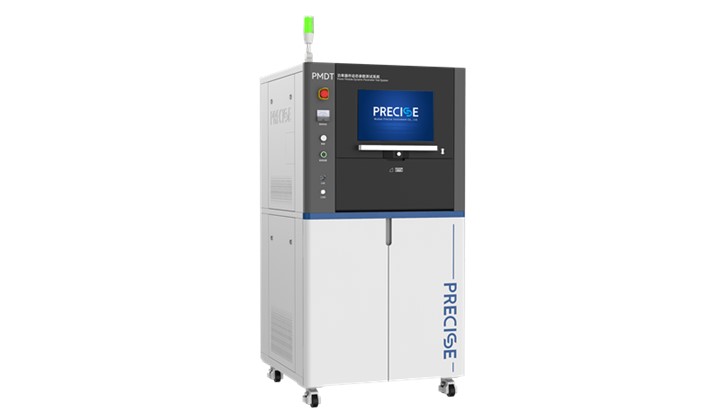

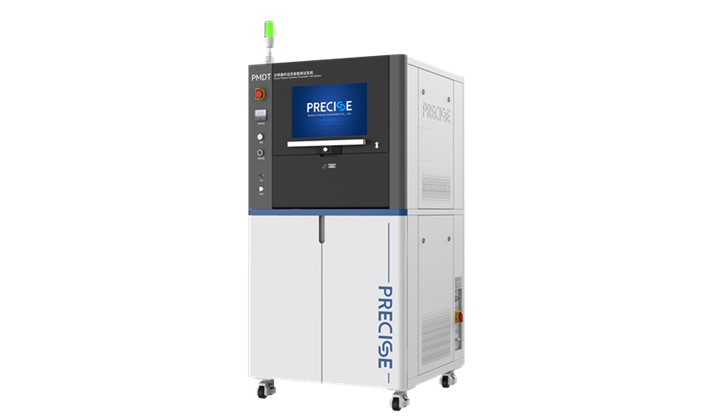

PMDT功率器件動態參數測試系統

8359

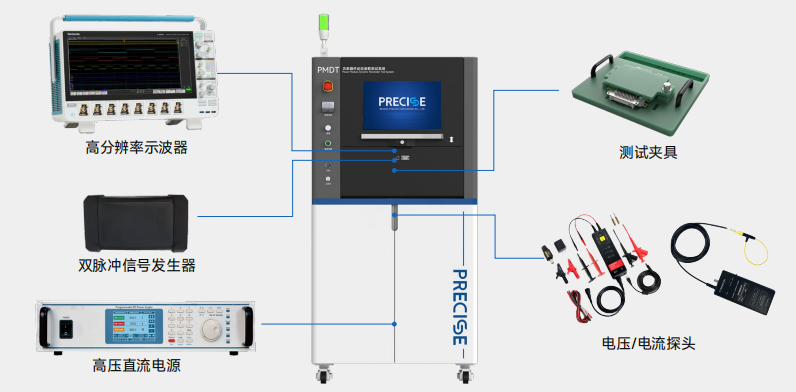

PMDT電機工作中效率集成電線芯片動態圖片展示運作檢查系統軟件有的是款通用型于MOSFET、IGBT、SiC MOS等集成電線芯片的動態圖片展示運作檢查，要安全的性高合理的檢查電機工作中效率集成電線芯片的啟閉延遲和耗損率，考核集成電線芯片的安全的性高工作中區，對集成電線芯片和驅動軟件電線的跳閘保護好的特點對其進行驗證通過，測試電機工作中效率引擎的雜散電感。整體基本由雙激光脈沖數據信號產生器，得區分率示波器，直流壓力電壓電流傳感器，直流壓力交流電源、母線電解電容、低雜感母排、一鍵化檢測圖片軟件和配置檢測工作服構成的。整體設備各種檢測驅程板，可遍及按鈕產品參數檢測、柵極自由電荷檢測、斷路檢測、雪崩檢測等，日均檢測可以了已完成按鈕性能特點及交叉恢復原狀性能特點檢測；可實時視頻存放檢測成果及波型擬合曲線，一鍵轉為檢測該報告。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝，可根據測試需求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全(quan)工作區：關(guan)斷電(dian)壓(ya)尖峰VCE—peak、關(guan)斷電(dian)流尖峰lc、Vce vs.t、lc vs.t

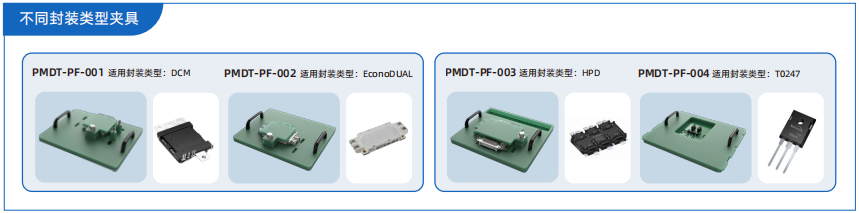

測試夾具

專門針對市表面上有差異封裝結構類型結構類型的瓦數半導體器件，如IGBT、SiC、MOS等設備，普賽斯給出小套檢驗儀治具克服計劃方案，能作于T0單管，半橋模組等設備的檢驗儀

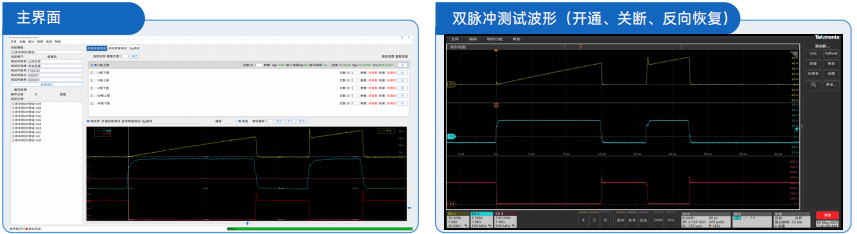

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(一個): 上行帶寬 100M，滿量程 30AIc(2個): 帶寬的配置 30M，量限 300A Icsc(5個): 速率 30M，示值 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(5個)：上行速率 100M，分度值 30AIc(8個)：上行帶寬 30M，示值 1200A Icsc(一)：速率 30M，量限 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(15個): 服務器帶寬 100M，量限 30AIc(一): 帶寬的配置 30M，測量范圍 3000A Icsc(5個): 帶寬的配置 30M，分度值 12kA
